Tektronix 2 系列 MSO
随处可用的紧凑型多功能示波器
在不影响性能的情况下解锁台式示波器上的更多空间。 2 系列 MSO 的厚度仅为 1.5 英寸，重量不到 1.8 千克，是一款功能齐全的实时触摸屏示波器，它外形小巧、方便携带，如同一台平板电脑。 在台式机上、教室里或野外，带上它应对您在各地的测量挑战。
- 轻薄型设计
- 简单的触摸屏界面
- 带宽高达 500 MHz
- 长达 8 小时电池续航时间
- 内置 16 个 MSO 通道（需要 SUP2-MSO 选项）
- 可现场升级带宽
- 串行解码
- 全功能分析
- 支持软件
- 与 VESA 安装和配件兼容
应用
嵌入式设计
嵌入式设计从未如此快速、复杂和互联，因此它们的测量技术必须处于同一波长。 工程师需要能够快速准确地验证、测试和设计的工具。
- 电源定序和测量
- 适用于 I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT 的串行协议触发和分析
- 设备描述
- 数据共享和远程协作
- 控制信号捕获和分析，具有 16 个数字通道
视频
2 系列 MSO 混合信号示波器 - 高级触发、搜索和协议解码（第二章）
如何使用 2 系列 MSO 示波器解码 i2C
2 系列 MSO 混合信号示波器 - 全套分析工具（第三章）
使用 Tektronix 示波器对病毒式传播的现象进行工程设计 – ZipString 的故事
2 系列 MSO - 数字模式发生器
如何使用 2 系列 MSO 示波器解码 RS232

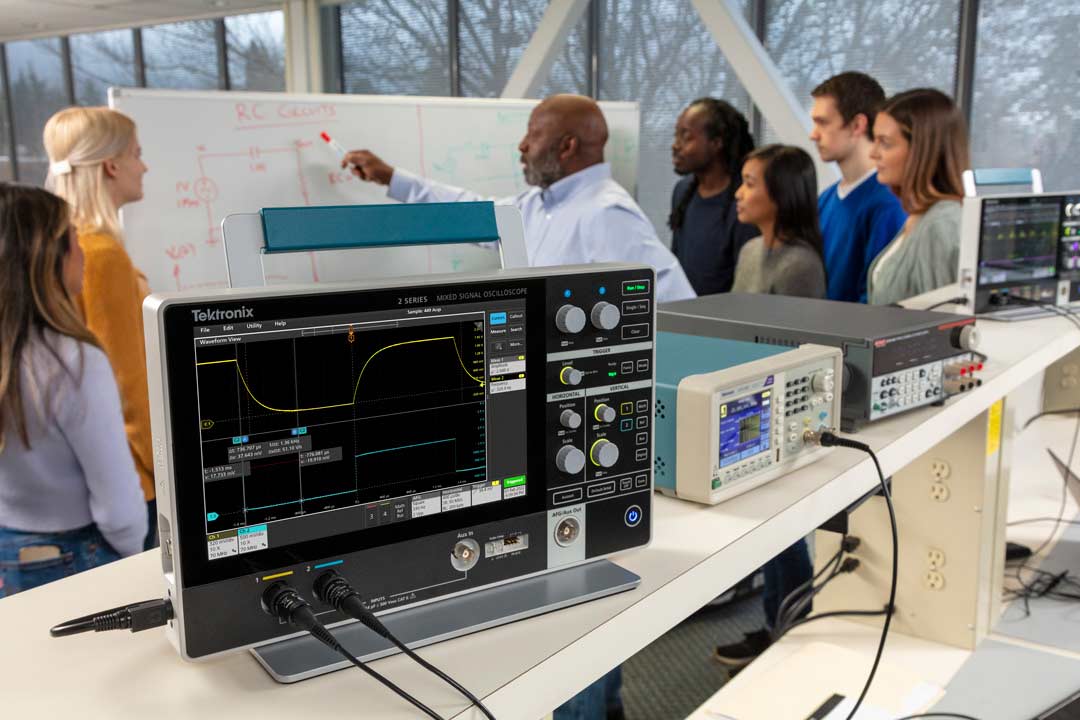

教育
考虑到新用户和混合学习环境，2 系列 MSO 是培养下一代工程师的完美工具。
- 带有图形图像和解释性文本的菜单，可快速概览各个功能
- 集成的帮助系统促进自主学习/发现
- 支持远程教学、共享和学习的软件
- 能够独立地禁用自动设置、游标和测量
汽车
现代汽车工业发展迅速，这些工程师和技术人员需要随时能够拿到示波器，以快速、轻松地识别问题。 2 系列 MSO 在门户范围内结合了台式示波器级性能，帮助解锁新的用户体验，并使现场调试易于访问、精确和可重复。
- 控制器局域网 (CAN) 总线故障排除
- 设计/调试电子控制单元 (ECU)
- SENT 传感器总线故障排除
- 使用可选的电池组进行车载或现场测试
- 车辆传感器的测试和调试
- 本地互连网络 (LIN) 总线故障排除
视频
如何将 CAN 协议与 2 系列 MSO 示波器配合使用
制造
通过 2 系列 MSO 示波器无与伦比的多功能性，可在生产车间实现从设计到测试的无缝过渡，从而简化制造过程。
- 基于黄金参考信号的极限和掩码测试
- 电路板返工和故障检修
- 故障分析
- 自动化测试
视频
如何在 2 系列 MSO 示波器上使用游标和自动测量
视频
新的 Tektronix 2 系列混合信号示波器
2 系列 MSO 混合信号示波器简介
如何为 2 系列 MSO 远程操作设置 VNC
2 系列 MSO 混合信号示波器 - 现代用户界面和简化的控件（第一章）
2 系列 MSO 混合信号示波器 - 远程协作（第五章）
2 系列 MSO 混合信号示波器 - 配件（第六章）
使用 Tektronix 示波器对病毒式传播的现象进行工程设计 – ZipString 的故事
Chris Witt 演示 2 系列 MSO
需要 2 系列 MSO 示波器的 5 个原因
规格
| 输入通道 | 2 或 4 |
|---|---|
| 数字通道 | 16（需要 SUP2-MSO 选项才能正常工作） |
| 带宽 | 70、100、200、350、500 Mhz |
| 采样率 | 1.25 GS/s（全通道开启）2.5 GS/s（半通道开启） |
| 最大记录长度 | 1 千万个点 |
| 分辨率 | 8 位 |
| 触发类型 | 边缘，脉冲宽度，矮电平，超时，逻辑，设置和保持，上升/下降时间，并行总线 |
| 协议解码 | I2C，SPI，RS232/422/485/UART，CAN，CAN-FD，LIN，SENT |
| 显示屏 | 10.1 英寸 TFT 彩色|WXGA (1280 x 800) 分辨率|电容式（多点触控）触摸屏 |
| 电池 | 2 个电池，续航 8 小时，可热插拔 |
| 端口 | 2 个 USB 主设备，1 个 USB 设备，1 个以太网 |
| VESA 安装 | 100mm x 100mm |
| 数据表 | 提供了 PDF |
订单信息
制造商部件编号 | SKU | 模拟通道 | 数字通道 | 带宽 |
|---|
| MSO22 2-BW-70 | 3958260 | 2 | 16 | 70 MHz |
|---|---|---|---|---|
| MSO22 2-BW-100 | 3958262 | 2 | 16 | 100 MHz |
| MSO22 2-BW-200 | 3958263 | 2 | 16 | 200 MHz |
| MSO22 2-BW-350 | 3958264 | 2 | 16 | 350 MHz |
| MSO22 2-BW-350:2-P6139B | 3958266 | 2 | 16 | 350 MHz |
| MSO22 2-BW-500 | 3958265 | 2 | 16 | 500 MHz |
| MSO22 2-BW-500:2-P6139B | 3958268 | 2 | 16 | 500 MHz |
| MSO24 2-BW-70 | 3958269 | 4 | 16 | 70 MHz |
| MSO24 2-BW-100 | 3958271 | 4 | 16 | 100 MHz |
| MSO24 2-BW-200 | 3958272 | 4 | 16 | 200 MHz |
| MSO24 2-BW-350 | 3958273 | 4 | 16 | 350 MHz |
| MSO24 2-BW-350:2-P6139B | 3958275 | 4 | 16 | 350 MHz |
| MSO24 2-BW-500 | 3958274 | 4 | 16 | 500 MHz |
| MSO24 2-BW-500:2-P6139B | 3958276 | 4 | 16 | 500 MHz |
