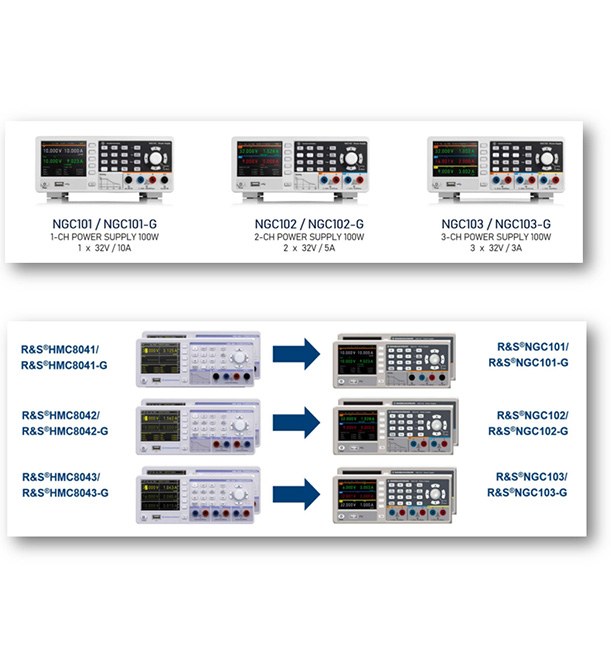

R&S®NGC100 电源系列
逐步淘汰 HMCHMC804x 串行产品
R&S®NGC100 系列功能丰富，有三个型号可选，所有型号的最大总功率均高达 100 W，连续电压范围在 0 V 至 32 V 之间。单通道 R&S®NGC101 的最大电流为 10 A，双通道 R&S®NGC102 的最大电流为 5 A，三通道 R&S®NGC103 每个通道的最大电流均为 3 A。
主要情况介绍
- 三个版本，分别具有一个、两个和三个输出通道
- 所有 R&S®NGC 型号的最大输出功率为 100w
- 每个通道的最大输出电压为 32V，在串行操作中可能实现更大的电压
- 输出电流高，最高可达 3 A/5 A/10 A - 取决于输出通道的数量；在并联操作中可能实现更大的电流
- 针对低残留纹波和噪声的线性后置稳压
- 电子保险丝 (OCP)，可调最大电压 (OVP)，可调最大功率 (OPP) 和超温保护 (OTP)
- 标准 USB/LAN，特殊型号，附加 IEEE-488 (GPIB) 接口
- 后面板连接，包括所有通道的感应线
| 参数 | R&S®NGC101 | R&S®NGC102 | R&S®NGC103 |
|---|---|---|---|
输出通道数 | 1 | 2 | 3 |
每通道最大输出电流 | 10A | 5A | 3A |
每通道最大输出功率 | 100 W | 50 W | 33 W |
最大总输出功率 | 100 W | 100 W | 100 W |
每通道输出电压 | 0V 到 32V | 0V 到 32V | 0V 到 32v |

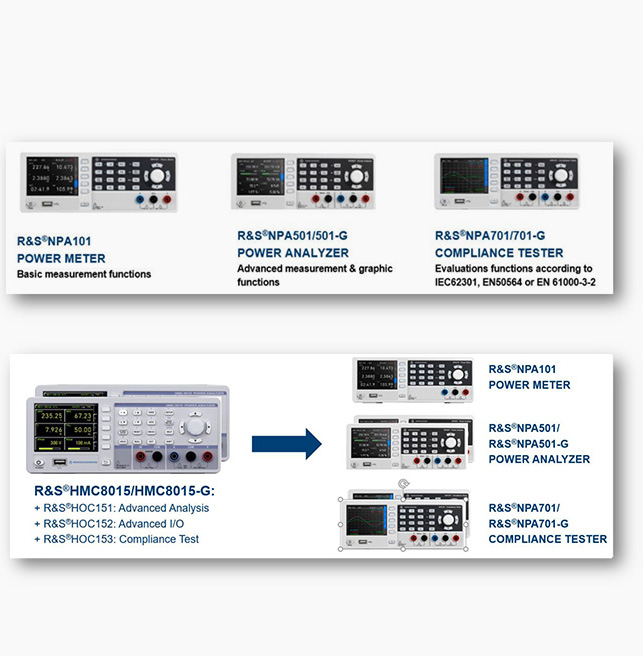

R&S®NPA 功率分析仪
逐步淘汰 HMC8015
R&S®NPA 系列功率分析仪是一套全面的紧凑型测试仪，专为 AC/DC 负载或待机电流特性而设计，基本精度为 0.05%。 这些分析仪可在 50 µW 至12 kW 的广谱范围内进行功率测量，能够以惊人的 500ksamples/s 的采样率从 DC 到 100khz 的范围进行信号采集。 除了 26 个关键参数的数字显示外，仪器还提供可选的图形功能和符合行业标准的协议，具体取决于所选模型。 R&S®NPA 功率分析仪是第一款紧凑型 AC/DC 负载和待机电流特性测试仪，无需计算机或远程基础设施等额外工具即可进行测量。 该仪器具有符合 IEC 62301、EN 50564 和 EN 61000 3-2 的性能和合规协议，以及包含 26 个关键参数的数字和图形显示。
主要规格
带宽 | DC 到 100 kHz |
|---|---|
采样率 | 500 ksamples/s |
分辨率 | 同时显示电流和电压，每个 16 位 |
电压输入 | 最高 600 V (RMS) |
电流输入 | 最高 20 A (RMS) |
基本精度 | 读数的 0.05% |
频率精度 | 读数的 0.1 % |
输入阻抗 | 2 MΩ |
