推出业界最紧凑的电源管理解决方案

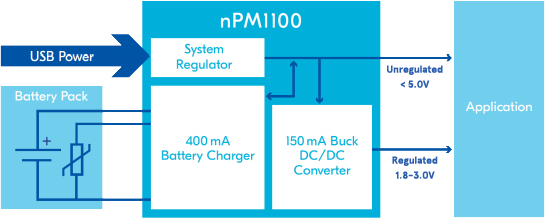

nPM1100 是一款专用电源管理芯片 (PMIC)，具有双模可配置降压稳压器和集成电池充电器。这款 PMIC 旨在作为 Nordic nRF52® 系列和 nRF53® 系列片上系统 (SoC) 的补充组件，可确保可靠供电和稳定运行，同时其高效率和低静态电流能够最大限度地延长电池寿命。它还可以作为通用 PMIC 设备, 用于任何其他合适的应用。其外形极其紧凑，是高级可穿戴设备、互联医疗设备和其他尺寸受限应用的理想选择。PCB 使用面积可低至 23 mm2。

集成式线性电池充电器设计用于为锂离子和锂聚合物电池充电，端接电压可选择 4.1 或 4.2 V，分别支持标称电压为 3.6 和 3.7 V 的电池化学成分。它包括电池过热保护，可以自动选择三种充电模式：自动涓流、恒流和恒压。电阻器可选最大充电电流，范围为 20 mA 至 400 mA。该充电器还具有放电电流限制的功能，符合 JEITA 标准。PMIC 兼容 USB，支持通过 USB 为电池充电，并具有自动端口检测功能。

高效的降压稳压器能够以 1.8、2.1、2.7 或 3.0 V 的输出电压提供高达 150 mA 的电流。它具有软启动功能，还可以在迟滞和 PWM 模式之间自动转换。它还支持强制 PWM 模式，确保清洁的电源操作。电源转换效率高达 92%，尺寸仅有 27 mm2，包括无源元件。

如需了解详情，请下载 nPM1100 产品简介。

nPM1100 评估套件 (EK) 是一款用于评估 nPM1100 PMIC 的工具，可评估它的功能是否适用于您的应用。该套件含有控制所有配置选项的开关、进入和退出运输模式的按钮，以及用于连接电池、USB 和 PMIC 上所有引脚的接口。

EK 允许使用现有应用测试 nPM1100 PMIC 功能，无需创建自定义硬件。该板支持为电池充电，以及使用附带的接头和电池连接器为应用供电。

该套件还包括用于进入和退出 PMIC 运输模式的按钮，以及用于所有配置选项的 DIP 开关，例如选择充电器的端接电压、稳压输出电压、充电电流和 VBUS 电流限制，以及仅为提高操作清洁度将降压稳压器模式固定为 PWM 模式。此外，该套件还配有用于充电和错误指示的LED指示灯。

板上没有可编程逻辑，因此设置不需要编程即可测试现有硬件应用。

如需详细了解 nPM1100 PMIC 和 EK，请下载 nPM1100 产品简介。
