EVALM11302TOBO1
评估板, XMC1302三相电机驱动器, SEGGER J-Link LITE板载调试器
图片仅用于图解说明，详见产品说明。
可订购
制造商标准交货时间：29 周
有货时请通知我
| 数量 | 价钱 (含税) |
|---|---|
| 1+ | CNY666.250 (CNY752.8625) |
包装规格：每个
最低: 1
多件: 1
CNY666.25 (CNY752.86 含税)
品項附註
此订单的信息已添加到您的订单确认邮件、发票和发货通知中。
产品信息
制造商INFINEON
制造商产品编号EVALM11302TOBO1复制
库存编号2673287
产品范围iMOTION Series
也称为EVAL-M1-1302, SP001591894
技术数据表
应用系统子类型3相电机
硅芯制造商Infineon
套件应用类型电源管理 - 电机控制
硅芯号XMC1302
套件内容控制器板 XMC1302
产品范围iMOTION Series
SVHC(高度关注物质)No SVHC (25-Jun-2025)
产品概述

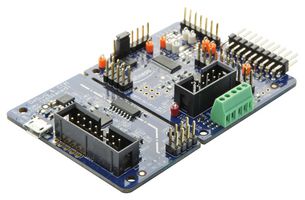

Infineon EVALM11302TOBO1是一款XMC1302控制卡。该电机控制板基于XMC1302 ARM Cortex M0微控制器，其采用前沿65纳米工艺集成ARM Cortex-M0内核与市场验证的差异化外设，并配备Segger隔离式J-Link接口。 硬件支持霍尔传感器或最新3D磁传感器技术。板载组件包括Infineon XMC1302微控制器、电源板连接器、双极锁存霍尔效应位置传感器接口、编码器传感器接口连接器、USIC接口及隔离式板载调试接口。配合三相逆变器使用时，可充分展示XMC13
- 无传感器电机控制
- 硬件已为霍尔/3D传感器做好准备
- 通过USB接口集成SEGGER J-Link LITE板载调试器
- 基于微控制器探针的图形用户界面，用于参数设置与调谐
- 软件支持XMC并提供扩展应用程序
- 可扩展应用：匹配电机规格的iMOTION MADK电源板
- 通过电源板连接器连接至电源部分
- 集成霍尔传感器与编码器接口
- 6个LED指示灯（2个电源指示灯、1个用户指示灯、1个编码器使能指示灯及2个调试指示灯）
- 16针调试接口支持Infineon DriveMonitor USB调试器V2版
技术规格
应用系统子类型
3相电机
套件应用类型
电源管理 - 电机控制
套件内容
控制器板 XMC1302
SVHC(高度关注物质)
No SVHC (25-Jun-2025)
硅芯制造商
Infineon
硅芯号
XMC1302
产品范围
iMOTION Series
技术文档 (1)
法律与环境
原产地：
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
进行最后一道重要生产流程所在的地区原产地：China
进行最后一道重要生产流程所在的地区
税则号：84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS 合规：是
RoHS
RoHS 邻苯二甲酸盐合规:是
RoHS
SVHC:No SVHC (25-Jun-2025)
下载产品合规证书
产品合规证书
重量（千克）：.25
